제품 품질 향상과 비용 절감에 도움 될 CAE 솔루션
솔리드웍스 시뮬레이션
0
견적요청
제품 견적 요청 시 빠른 시일 내
견적서를 보내드립니다.
0
체험판요청
제품 체험판 요청 시 30일간 미리
경험해볼 수 있습니다.
0
고객사
타 리셀러와는 확연히 차별화된 유지보수
서비스를 제안합니다.
솔리드웍스 시뮬레이션
은 CAD 모델을 가상으로 테스트하여
제품 품질 향상 및 테스트 비용을 절감할 수 있는
구조 해석 솔루션
입니다.
솔리드웍스 시뮬레이션을 사용해야 하는 이유
1
3D CAD 솔루션과의 호환 및 편의성
솔리드웍스 3D CAD와 완벽하게 통합된 환경에서 CAE 진행
CAD 모델 변경에 대한 즉각 적인 변경 사항 피드백 제공
치수 및 위상 최적화 해석에 즉각적인 변경사항 적용
하나의 파일에서 모든 해석 데이터의 관리 가능
2
라이브러리 지원
솔리드웍스 시뮬레이션에 솔리드웍스에서 지정한 재질의 자동 반영
Matereality 재질 정보 사이트 (고급 재질 정보 제공)
3
사용자 친화적인 인터페이스
드래그 앤 드롭(Drag&Drop)을 통한 반복 작업의 최소화
제품 구성
솔리드웍스 시뮬레이션 제품은 3가지로 구성되어있습니다.
솔리드웍스 시뮬레이션
스탠다드
주요 기능
* 선형 정적
* 시간 기반 모션
* 피로 해석
* 경향 분석기
솔리드웍스 시뮬레이션
프로페셔널
주요 기능
* 솔리드웍스 시뮬레이션 스탠다드 기능
+
* 물성 사이트
* 진동수
* 좌굴
* 열
* 위상 최적화
* 치수 최적화
* 이벤트 기반 모션
* 2D 단순화
* 압력용기
* 하중 조건 관리
* 낙하 테스트
* 하위 모델링
솔리드웍스 시뮬레이션
프리미엄
주요 기능
* 솔리드웍스 시뮬레이션 프로페셔널 기능
+
* 비선형 해석
* 복합재
* 모달 시간 기록
* 뷸기칙 진동
* 조화 진동
* 응답 스펙트럼
상세 기능 매트릭스 다운로드
해석 종류
솔리드웍스 시뮬레이션에서 수행 가능한 해석 종류를 소개합니다.
스탠다드
프로페셔널
프리미엄
선형 정적 해석
파트/어셈블리의 정적 해석
손쉬운 경계 조건 부가 - 핀/볼트/스프링 조건의 사용
변위/반력/변형율/응력/안전계수
직관적인 결과 판단 ->안전계수 플롯, 경향 분석기
여러 조건 변경에 따른 경향 판단 -> 설계 시나리오
해석된 모델의 재사용 -> 변형 형상 저장
피로해석
제품의 수명에 대한 반복적인 하중 효과 해석
효율적인 제품 수명 예측
솔리드웍스재질 데이터에 S-N커브 정보 제공
피로 수명 및 손상 비율 계산
-설계를 빠르고 효율적으로 조정하여 제품 수명 달성
-파트 교체 등 권장 유지 관리 일정 정립
-실패 최소화, 보증 비용 절감, 제품 수명 극대화
모션해석
강체의 거동 문제에 대한 해결책 제시
힘, 스프링, 댐퍼, 중력, 접촉 문제 해결
모션 해석 후 부품 단위의 구조해석 수행
이벤트 기반 및 시간 기반 모션 해석 수행
고유진동수 해석
진동 또는 불안정 모드에 의한 장비 수명 저하 및 파손의 유발 방지
고유 진동 수 및 모드 형상 계산
고유 진동 수의 변경 (공진회피)
모델링 변경
재질 변경
질량의 효과적 배치
좌굴 해석
축 하중에 의해 발생하는 급격한 대변위 현상
축 방향에서하중을 받은 얇은 파트, 단품이 있는 제품
축 방향 압축 하중을 받는 가늘고 긴 구조물
열 해석
파트/어셈블리에서의 온도 변화 및 열 응력 확인
전도, 대류, 복사를 통해 온도, 온도 구배
등방성, 이방성, 온도의 의존성 재질 사용 가능
정상상태/비정상상태의 열해석
열 변형 문제 예측 및 해결
낙하충격 해석
제품이 바닥에 떨어졌을 경우의 해석
중력, 낙하거리, 속도, 바닥의 종류 지정
- Rigid/Flexible Target
해석 후 변위, 속도, 가속도 및 응력 확인
- 1차 충격으로 인한 제품 내부의 2차 충격 계산
- 핵심 부품의 최대 중력 가속도 파악
설계 최적화
설계 목적에 의거하여 자동으로 모델 최적화
목적: 최소/최대 질량, 체적, 고유 진동 수
설계 변수: 솔리드웍스에서 주어진 모든 치수
구속: 제품 성능에 대한 요구 조건 (응력, 변위, 진동한계 등)
효과: 최적의 모델 도출, 재료(원가) 절감, 제품의 품질 향상

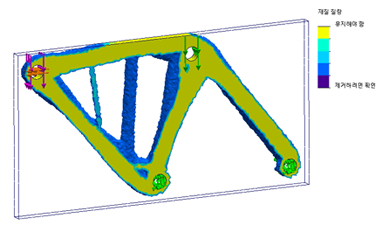

위상 최적화(Topology)
최적화 목적 및 지오메트리 구속 조건을 충족하는 부품의 형상 탐색
초기 설계가 없어도 제품 개념 설계에 유용한 방법
응력 대 무게의 최고 비율 목적으로 부품 형상 도축
다양한 구속 조건의 조합 및 설정 가능
- 응력, 안전계수, 고유 진동 수 등
‘시뮬리아’의 위상 최적화 솔루션인 ‘Tosca’ 알고리즘 사용
압력용기 해석
압력 용기 규격(ASME)의 해석
여러 정적 스터디의 결과를 원하는 계수로 저합 반영
SRSS 및 선형 조합 방법을 이용할 수 있음
비선형해석 (정적/동적)
비선형 문제에 대한 해결책 제시
동적(시간종속) 하중 및 조건의 변화
제품의 대변위 및 대변형 문제
고무 또는 플라스틱의 비선형 재질에 대한 거동 분석
복합재 해석
여러 소재를 결합하여 만든 고성능 재료 해석
여러 종류의 재료를 적층하여 제작되는 재질: 방향, 두께
정적, 고유 진동 수, 좌굴 해석
쉘 요소 사용
동적 해석
시간 변동 하중이 제품에 구조적 반응을 확인
모달 시간 기록 (과도 응답 해석)
: 시간에 따른 하중 변화가 명확할 때 하중의 변화에 따른 응답 분석
조화 진동 해석 (주파수 응답 해석)
: 시간에 따른 순간적 응답 변화량이 필요하지 않은 경우 사용(조화하중)
불규칙 진동 해석 (랜덤 응답 해석)
: 차량 진동 및 지진과 같은 불교칙 진동을 PSD 곡선을 활용해 응답을 계산
응답 스펙스텀 해석(스펙트럼 해석)
: 다 자유도 시스템을 단일 자유도 시스템의 복합체로 가정하여 응답 분석
추천 영상
영상 콘텐츠로 제품을 더 생생하게 만나볼 수 있습니다.
메이븐 유튜브 구독
제품 콘텐츠
다양한 콘텐츠를 통해 제품에 대해 더 자세히 확인할 수 있습니다.
제품 소개서
다운로드
주요 신기능
영상 보기
적용 사례
살펴 보기
온·오프라인
교육 신청
함께 사용하면 더 좋은 제품들
솔리드웍스 제품은 유기적으로 연결되어있어 통합 설계 워크플로우를 제공합니다.
